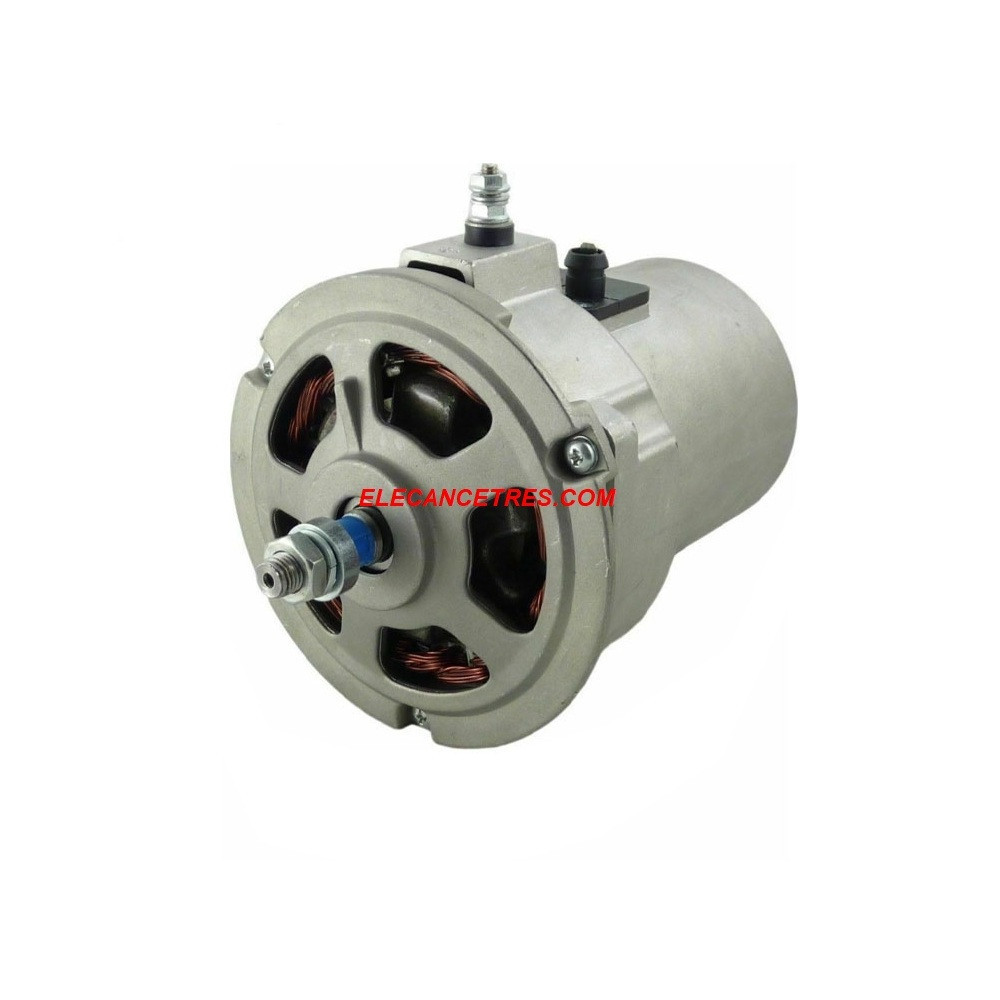

Alternateur 12V BOSCH pour VW

Alternateur pour VW Transporter et Coccinelle.

Remplace BOSCH (sans aucune modification) 0 120 400 836 - 0 120 489 565 - 0 120 489 566 - 0 120 489 583 - 0 120 489 584.

Régulateur intégré 12V / 51 Ampères - régulation à 14,5V.

Nota : possibilité d'équiper les VW Coccinelle, Kharmann Ghia en remplacement d'une dynamo (montage recommandé par un professionnel).

Le support doit être prévu pour recevoir une dynamo en diamètre 105 mm (ne convient pas pour les montages des dynamos en diamètre 90 mm).

Explication pour le branchement :

Pour préserver l'esthétique et éviter de placer de nouveaux câbles, l'ancien régulateur sera conservé ou déposé.

1 Débrancher le fil D+ du régulateur ainsi que le DF et le 61 (lampe de charge). Seul, le fil B+ reste sur le régulateur

2 Placer le fil D+ avec la borne B+ sur le régulateur

3 Réunir le fil anciennement DF avec le fil lampe de charge (ex 61)

4 Brancher sur l'alternateur, le gros fil anciennement DYN sur la borne de 6 mm B+

5 Brancher l'ancien fil DF (petit fil), sur la borne (fiche plate de l'alternateur).

Contrôle :

1 Sur la borne B+ de l'alternateur, le + 12V permanent doit être présent sans le contact

2 Avec le contact, et en plaçant l'ancien fil DF sur la masse, la lampe de charge doit s'allumer

3 Faire un test, moteur en route vers 1500/2000 T, la tension mesurée sur la batterie doit être comprise entre 13,8V et 14,6V (utiliser un multimètre).
